您當(dāng)前的位置： 首頁 > 產(chǎn)品頻道 > 行業(yè)分類 > 窯爐高溫隔熱材料 > 超高溫粘結(jié)劑

超高溫粘結(jié)劑

? 良好的施工性能

? 結(jié)合強(qiáng)度高

? 干燥收縮小

? 優(yōu)異的抗化學(xué)侵蝕性能

? 優(yōu)異的化學(xué)穩(wěn)定性

在線咨詢

021-58998688

產(chǎn)品介紹

Aufrax SC-1800和Aufrax SC-2000超高溫耐火膠泥（也稱粘結(jié)劑）是由耐火原料和特殊粘合劑在施工現(xiàn)場(chǎng)進(jìn)行雙組份混配使用的氣硬性膠泥，在空氣中可自然干燥，產(chǎn)生良好的強(qiáng)度。安翼陶基超高溫耐火膠泥的長(zhǎng)期使用溫度可以達(dá)到1700℃以上。在施工現(xiàn)場(chǎng)，可根據(jù)實(shí)際要求和情況調(diào)節(jié)稠度。

技術(shù)參數(shù)

產(chǎn)品名稱	超高溫耐火膠泥SC-1800	超高溫耐火膠泥SC-1800
最高分類溫度 ℃	1800	＞2000
長(zhǎng)期使用溫度 ℃	1650	1800
標(biāo)稱容重 kg/m3	1900
粘結(jié)強(qiáng)度kgf/㎡粘結(jié)后	40
粘結(jié)強(qiáng)度kgf/㎡ 900℃燒結(jié)后	400
干燥線收縮 %	2-3
*包裝規(guī)格/尺寸 ΦH**	干態(tài)50kg/袋，濕態(tài)30kg/桶
狀態(tài)	干濕分離
保質(zhì)期	12個(gè)月
化學(xué)成分（不含水份）Al?O?+SiO?	≥91%
*此處數(shù)據(jù)是在標(biāo)準(zhǔn)流程下的平均測(cè)試數(shù)據(jù)，可能會(huì)偏離實(shí)際的產(chǎn)品數(shù)據(jù)。其結(jié)果不能作為產(chǎn)品規(guī)格。更多產(chǎn)品性能信息或者您對(duì)產(chǎn)品應(yīng)用有何建議請(qǐng)聯(lián)系安翼陶基復(fù)合材料（上海）有限公司，銷售技術(shù)部：021-58998688

性能優(yōu)勢(shì)

耐火度高抗熱振性好，最高可耐1800°C
耐腐蝕優(yōu)異的抗化學(xué)侵蝕，化學(xué)穩(wěn)定性
強(qiáng)度高燒結(jié)后密度適中，結(jié)合強(qiáng)度高
好施工良好的施工性能，即開即用
防開裂干燥收縮小，高溫長(zhǎng)期無裂紋

典型應(yīng)用

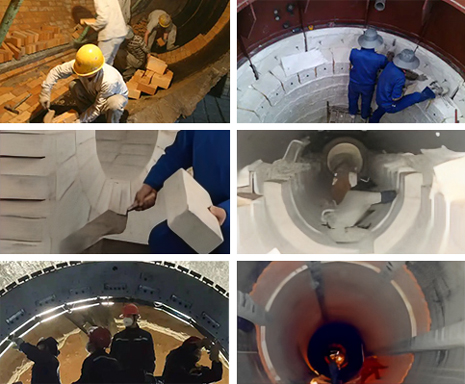

01用于砌筑輕質(zhì)隔熱耐火磚及高鋁重質(zhì)磚等。

02纖維模塊和纖維制品的粘結(jié)。

03纖維板和耐火磚 / 澆注料的粘結(jié)。

04其它 Al2O3-SiO2 系耐火材料的粘結(jié)。

05用于耐火材料表面處理以增強(qiáng)其表面硬度。

施工指南

包裝用量 ? 產(chǎn)品以干濕分離包裝方式供貨，干態(tài)粉料袋裝50kg/袋，濕態(tài)料桶裝30kg/桶。砌筑 1000塊標(biāo)磚的大致用量為：200kg。

施工方法 ? 施工現(xiàn)場(chǎng)，按照55:45的重量比進(jìn)行調(diào)配，也可視情況加濕態(tài)料調(diào)到合適的稠度；

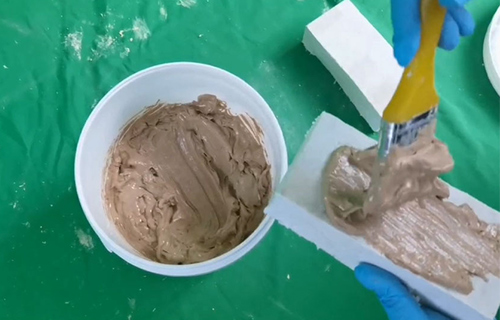

? 使用前，先清理干凈被粘結(jié)表面?？刹捎霉瓮糠绞?，將產(chǎn)品涂刷均勻后粘貼；

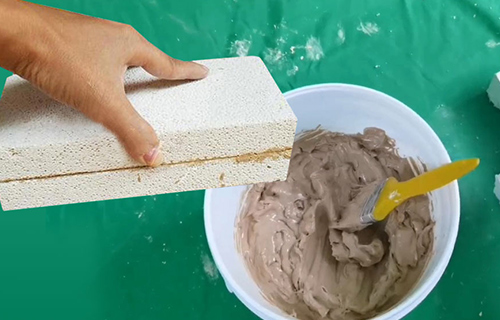

? 耐火磚或纖維制品間的粘結(jié)，涂刷厚度為1~2mm，粘結(jié)品對(duì)搓即可擠出內(nèi)部多余產(chǎn)品，從而快速增加粘結(jié)強(qiáng)度；
? 纖維與纖維間的粘結(jié)，可使用毛刷，表面刷上薄薄一層后，即可粘結(jié)；
? 產(chǎn)品使用后，若有剩余產(chǎn)品，需將內(nèi)袋封好，蓋上桶蓋，避免產(chǎn)品與空氣接觸從而發(fā)生固化反應(yīng)。

固化條件 ? 常溫環(huán)境下，固化時(shí)間在30~60分鐘左右；
? 75~100℃加熱烘干環(huán)境下，固化時(shí)間在15分鐘左右。
