您當(dāng)前的位置： 首頁 > 產(chǎn)品頻道 > 行業(yè)分類 > 窯爐高溫隔熱材料 > 中高溫陶瓷基防護(hù)涂料

中高溫陶瓷基防護(hù)涂料

Aufrax?高溫防護(hù)涂料由復(fù)合陶瓷纖維、耐高溫陶瓷氧化物和無機(jī)溶膠結(jié)合反應(yīng)而成，是一種可在1300℃，1400℃和1500℃下長期使用的特種高強(qiáng)輕質(zhì)耐火涂料，用于陶瓷纖維毯、纖維模塊/板、澆注料、耐火磚等覆蓋保護(hù)層。

在線咨詢

021-58998688

產(chǎn)品介紹

Aufrax?安翼高溫防護(hù)涂料由復(fù)合陶瓷纖維、耐高溫陶瓷氧化物和無機(jī)溶膠結(jié)合反應(yīng)而成，是一種可在 1300℃、 1400℃和 1500℃下長期使用的特種高強(qiáng)輕質(zhì)耐火涂料，用于陶瓷纖維毯、纖維模塊 / 板、澆注料、耐火磚或其他隔熱材料的覆蓋保護(hù)層。產(chǎn)品應(yīng)用后，會在高溫下生成復(fù)合陶瓷纖維絕熱層，形成一個耐高溫、耐高溫懸浮顆粒磨損、抗高速火焰氣體沖刷、和耐化學(xué)侵蝕的高抗表層。產(chǎn)品在標(biāo)定使用溫度下高溫?zé)o收縮，即使在苛刻的溫度條件下也能將裂縫最小化。當(dāng)暴露于 870℃以上溫度時，產(chǎn)品形成的陶瓷保護(hù)層功能更加強(qiáng)大。

技術(shù)參數(shù)

產(chǎn)品名稱	低溫防護(hù)涂料	中溫防護(hù)涂料	高溫防護(hù)涂料
牌號	Aufrax M1300	Aufrax M1400	Aufrax M1500
溫度等級 ℃	1300	1400	1500
顏色	綠色	藍(lán)色	深粉紅色
濕密度 kg/m3	1500
干密度 kg/m3	800
熱收縮 %	≤2%（在長期使用溫度下24小時）
應(yīng)用厚度	3-25mm（爐頂不能超過13mm）
用量	1.5kg/mm×m2
*包裝規(guī)格/尺寸 ΦH**	25kg桶裝（包裝尺寸Φ32*H40cm）或定制
抗沖刷	60m/s
預(yù)干燥	施工后可以馬上使用
保質(zhì)期	12個月
*此處數(shù)據(jù)是在標(biāo)準(zhǔn)流程下的平均測試數(shù)據(jù)，可能會偏離實際的產(chǎn)品數(shù)據(jù)。其結(jié)果不能作為產(chǎn)品規(guī)格。更多產(chǎn)品性能信息或者您對產(chǎn)品應(yīng)用有何建議請聯(lián)系安翼陶基復(fù)合材料（上海）有限公司，銷售技術(shù)部：021-58998688

性能優(yōu)勢

耐火度高抗熱振性好，最高可耐1600°C
耐腐蝕優(yōu)異的抗化學(xué)侵蝕，化學(xué)穩(wěn)定性
強(qiáng)度高燒結(jié)后密度適中，結(jié)合強(qiáng)度高
好施工良好的施工性能，即開即用
防開裂干燥收縮小，高溫長期無裂紋

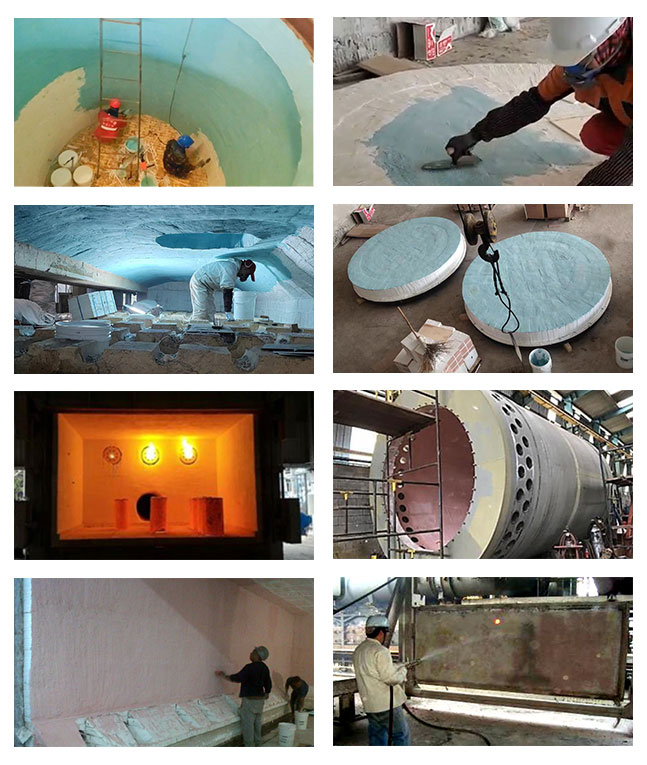

典型應(yīng)用

01各種高溫表面保護(hù)涂層，提高纖維爐襯的耐磨性；

02熱面 / 背襯材料保溫，提高爐襯使用溫度等級；

03各種耐火材料縫隙修補(bǔ)，爐體“熱點(diǎn)”緊急修補(bǔ)；

04高溫管道防腐隔熱、減少溫室氣體排放；

05增強(qiáng)熱輻射能力、良好的節(jié)能效果；

06保護(hù)工業(yè)設(shè)備、窯爐等，免受過熱影響；

07耐腐蝕抗沖刷，延長使用壽命，減少養(yǎng)護(hù)周期。

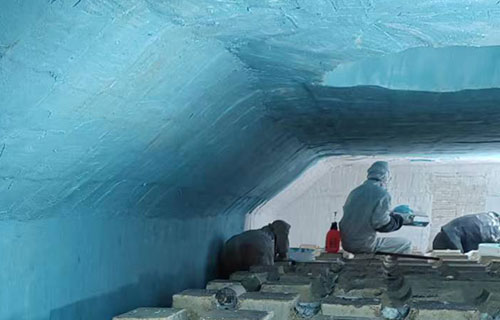

施工指南

包裝用量 ? 防護(hù)涂料一般以濕態(tài)即用型桶裝方式供貨，標(biāo)準(zhǔn)包裝為25kg/桶；
? 覆蓋比重：在3mm厚度情況下，覆蓋比是2.0-2.4kg/m2。

施工方法 ? 施工前充分?jǐn)嚢瑁蛊渚鶆蚍稚?。攪拌均勻即可，不需長時間攪拌；

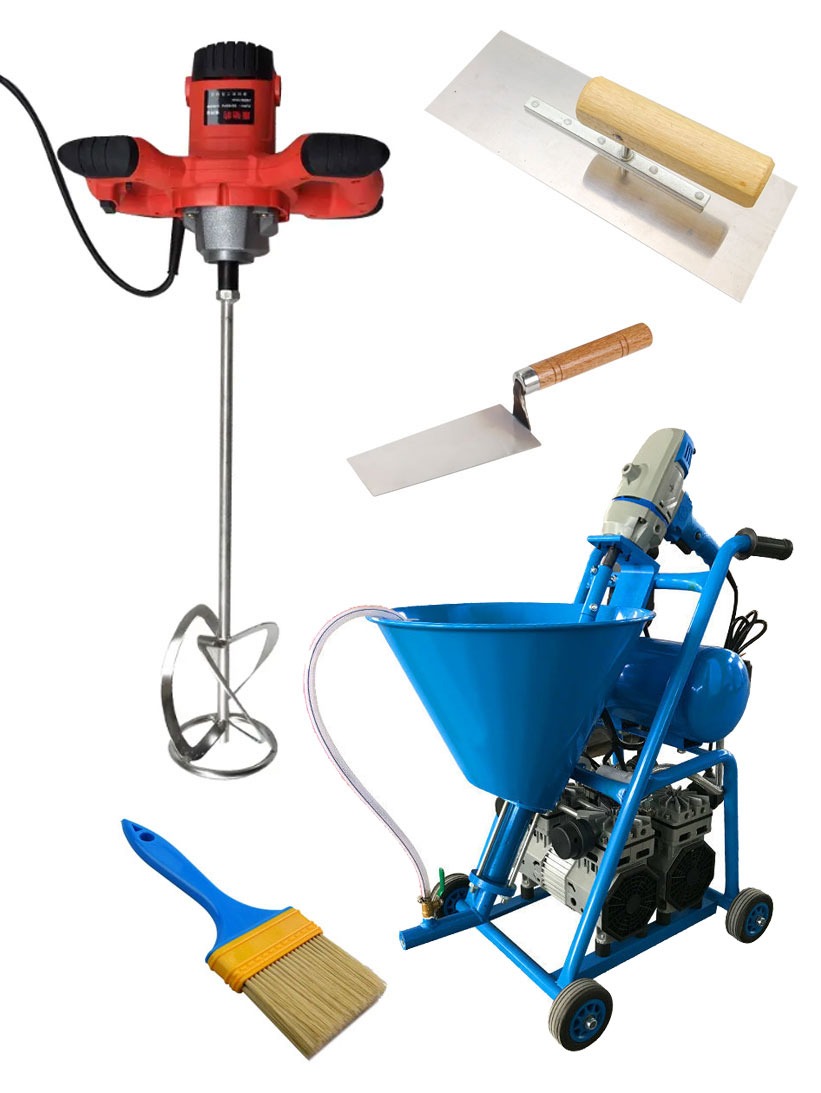

? 可以使用手工涂抹、正壓泵或帶噴嘴的隔膜泵進(jìn)行施工使用；
? 將防護(hù)涂料用抹鏟或者噴槍涂覆到纖維表面直至合適的厚度；
? 厚度建議：側(cè)墻施工厚度不超過25mm；頂部施工厚度不超過13mm；
? 抹平施工的表面或用硬刷做面掃處理。

固化條件 ? 防護(hù)涂料不需要通過預(yù)燒處理來干燥，可以馬上使用；
? 若涂覆施工后的工件需要運(yùn)輸，則運(yùn)輸前需要在＞150℃溫度下干燥24h以上；
? 當(dāng)暴露于870℃以上溫度時，產(chǎn)品形成的陶瓷合金保護(hù)層功能更加強(qiáng)大。
